Испытания бочек

Одним из наиболее распространенных видов тары для хранения и транспортирования нефтепродуктов, химических веществ, лакокрасочной продукции и пищевых продуктов, не взаимодействующих активно со сталью и допущенных для использования в качестве упаковки, являются стальные бочки с гофрами на корпусе - сварные и закатные.

Требования к данному виду тары определены в ГОСТ 13950-91, а согласно техническому регламенту Таможенного союза 005/2011 "О безопасности упаковки" стальные бочки должны проходить процедуру обязательного подтверждения соответствия требованиям указанного стандарта в форме декларирования.

Доказательные материалы для принятия декларации о соответствии, кроме прочего, должны включать в себя протоколы испытаний бочек, проведенных изготовителем, импортером или аккредитованной испытательной лабораторией, включенной в Единый реестр органов по сертификации и испытательных лабораторий Таможенного союза.

Также испытания бочек проводят:

  • при подготовке к производству (приемо-сдаточные испытания);
  • в процессе производства (периодические испытания);
  • для целей добровольной сертификации;
  • при подготовке всевозможных экспертных заключений;
  • при заключении договоров поставки.

ИЦ "Композит-Тест" проводит все перечисленные виды испытаний сварных и закатных бочек. Право лаборатории на выполнение работ подтверждено аттестатом аккредитации.

Программа работ по испытанию бочек включает:

  • испытание на удар при свободном падении по ГОСТ 18425;
  • испытание на прочность при штабелировании по ГОСТ 25014;
  • испытание на герметичность при внутреннем избыточном давлении;
  • испытание на прочность внутренним гидравлическим давлением.

Испытания бочек на удар при свободном падении

Сущность метода

Заполненный водой образец бочки поднимают над ударной площадкой на необходимую высоту в определенном положении. Затем образец освобождают от подвески, в результате чего происходит его свободное падение и удар о площадку.

Программа работ включает следующие тесты:

  • падение на место соединения продольного шва, корпуса и дна (на утор) - место, обеспечиваюшее деформацию этого соединения, или на замок стяжного обруча в зависимости от типа бочки;
  • падение на боковую поверхность бочки на продольный сварной шов корпуса бочки.

Испытательное оборудование

Оборудование лаборатории для проведения данного вида испытаний состоит из подъемного устройства с захватами, крюков и фиксаторов.

Металлическая ударная площадка имеет гладкую поверхность, установлена на бетонном полу, ее масса более чем в 50 раз превышает массу 200-литровой бочки, заполненной водой.

Размеры ударной площадки достаточны для того, чтобы тестируемый образец после падения оставался в ее пределах.

Ударная площадка выставлена горизонтально. Уровень двух точек, произвольно взятых на ее поверхности, не отличается более чем на 1 мм.

Деформация площадки под воздействием статической распределенной нагрузки 10 кг на 100 мм2 контрольного участка составляет менее 0,1 мм, что также удовлетворяет условиям жесткости, определенным в ГОСТ 18425.

Кран-балка обеспечивает поднятие образца на заданную высоту падения с допускаемым отклонением ±2% и исключает какие-либо повреждения бочки при ее подъеме.

Конструкция захватов надежно удерживает образец в заданном положении и обеспечивает возможность его полного высвобождения по команде оператора.

Отбор образцов и подготовка к испытаниям

Для проведения испытаний отбираются шесть образцов. Каждому образцу присваивают порядковый номер, а на стенки наносят маркировку.

Бочки заполняют водой.

Проведение испытаний

При испытаниях падением на "утор" сбрасывают по одному разу три образца бочек с высоты 1,2 м, определяемой как  расстояние по вертикали между самой низкой точкой на бочке и поверхностью ударной площадки.  Испытываемый образец подвешивается и ориентируется вдоль вертикальной оси в пространстве так, чтобы ось проходила через диагональные конечные точки вернего и нижнего дна бочки. При этом самая низкая точка бочки располагается со стороны продольного сварного шва корпуса бочки. В этом случае удар приходится на место соединения продольного шва, корпуса и дна.

Для бочек с несъемным верхним дном дополнительно сбрасывают еще три образца в горизонтальном положении, чтобы удар пришелся на боковую поверхность бочки по месту продольного сварного шва корпуса.

Испытания бочек на свободное  падение Падение бочки

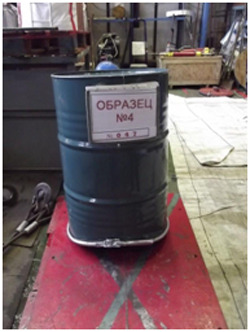

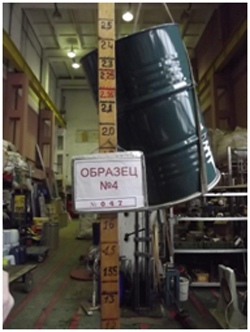

Рис. 1. Испытания бочек падением на нижнюю кромку



Испытания бочек падением на боковую поверхность

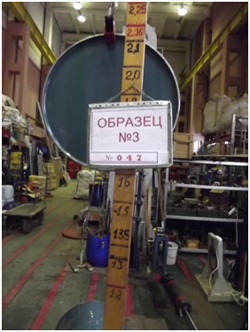

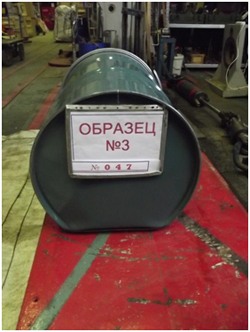

Рис. 2. Испытания бочек падением на боковую поверхность



Тесты на штабелирование

Данный вид испытаний проводится с целью определения способности бочек выдерживать вертикальные статические нагрузки, возникающие в процессе эксплуатации при укладке бочек в несколько ярусов (в штабель) для более рационального использования площадей склада.

В испытательной лаборатории для проведения данного вида испытания имеется стенд, оснащенный гидроцилиндром, нагружающей плитой и опорной горизонтальной площадкой.

Наполненный образец бочки устанавливается на опорную горизонтальную площадку. К верхнему дну бочки, заполненной имитатором продукта, гидроцилиндром через нагружающую плиту прикладывается расчетная нагрузка.

Для испытаний отбирают три образца бочек.

Бочки считают выдержавшими испытание, если отсутствуют видимые механические повреждения и деформации тестируемых образцов и они выдержали последующие гидравлические испытания.

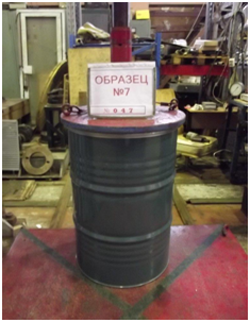

Испытания на штабелирование

     Рис. 3. Испытания бочек на штабелирование

Испытание на прочность внутренним гидравлическим давлением

Испытание на прочность внутренним гидравлическим давлением проводят на специальном стенде с использованием насосной станции. Испытывают образцы бочек, прошедшие испытания на штабелирование (рис. 4).

Бочки заполняют водой и испытывают на внутреннее гидравлическое давление 100 кПа в течение 5 мин.

Разрушение бочки или нарушение ее герметичности не допускается.

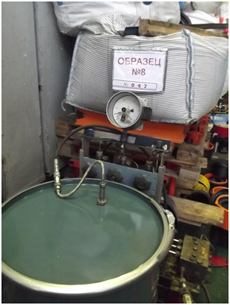

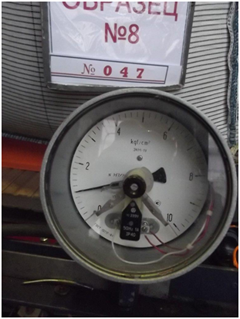

Гидравлические испытания бочек

Рис.4. Гидралические испытания бочек на внутреннее давление

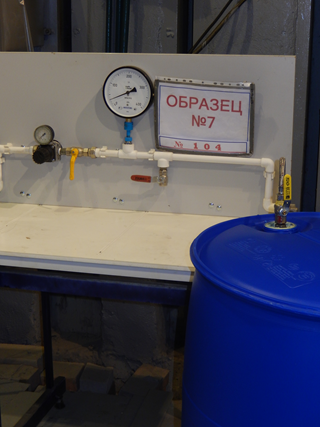

Испытания бочек на герметичность воздухом

Герметичность бочек контролируют сжатым воздухом при избыточном давлении не менее 20 кПа.

Испытания проводятся на стенде, с использованием компрессора, запорной аппаратуры и измерительных приборов. В бочку подается избыточное внутреннее давление воздухом 20 кПа. Изменения давления контролируются манометром в течение 20 минут.

Бочка считается герметичной, если изменения давления после достижения заданного значения не наблюдается.
